吊钩式抛丸机

  • 产品详情

性能特点

吊钩式抛丸机具有抛丸量大,清理效率高,室体有效空间大,结构紧凑,且采用无地坑形式,对清理工件的外形结构无特殊要求,可一机多用,该系列产品广泛应用于机械制造业及铸造业。

适用范围:

吊钩式抛丸机可用于表面清理,除锈及表面强化,适用于铸铁件、铸钢件、锻件及焊接钢结构件或各种形状。

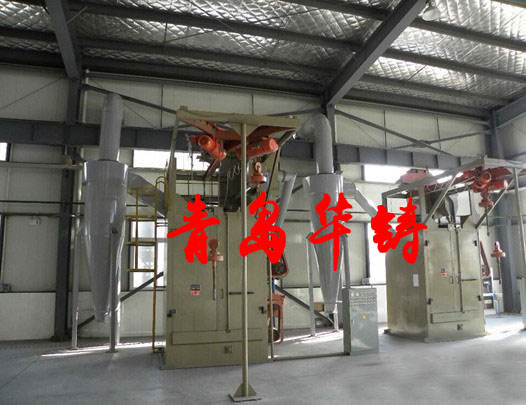

青岛吊钩式抛丸机

工作程序

1. 除尘系统运行
2. 提升机开,带动分离器开
3. 螺旋输送器开
4. 吊钩I在清理室外吊挂工件,升至一定高度,接触行程开关以后停止
5. 吊钩I进入清理室内,到预定位置后停止
6. 清理室大门关闭,吊钩I开始自转
7. 抛丸器开
8. 供丸闸开,清理开始
9. 吊钩II在清理室外吊挂工件,升至一定高度,接触行程开关以后停止
10. 吊钩I所挂工件清理完毕,供丸闸门关
11. 抛丸器停
12. 吊钩I转停
13. 清理室大门开,吊钩I移出清理室
14. 吊钩II进入清理室内,到预定位置后停止
15. 清理室大门关闭,吊钩II开始自转
16. 抛丸器开
17. 供丸闸开,清理开始
18. 吊钩I在清理室外卸工件
19. 吊钩II所挂工件清理完毕,供丸闸门关
20. 抛丸器停
21. 吊钩II自转停
22. 清理室大门开,吊钩II移出清理室

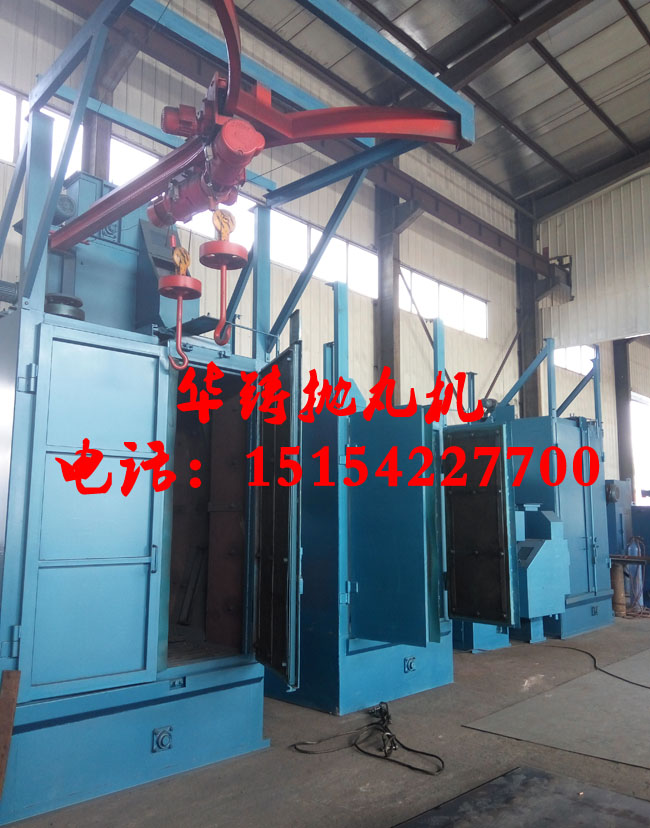

挂钩抛丸机

技术参数

型号

最大清理重量(kg)

清理工件尺寸(mm)

抛丸量(kg/min)

提升机提升量(T/h)

分离器分离量(T/h)

整机功率(kw)

通风量(m3/h)

Q376

500

Φ600×1200

2×200

24

24

22.5

4000

Q376B

600

Φ700×1200

2×200

24

24

23.5

4000

Q378

800

Φ1000×1600

2×250

30

30

39.65

5000

Q3710

1000

Φ1200×1800

2×250

30

30

47.5

5000

Q3720

2000

Φ1400×2200

3×250

45

45

56.2

9000

Q3730

3000

Φ1600×2300

3×250

45

45

65.45

11000

Q3750

5000

Φ1800×2500

4×250

60

60

85.45

14000

Q37100

10000

Φ3000×3000

5×250

75

75

97.65

16000

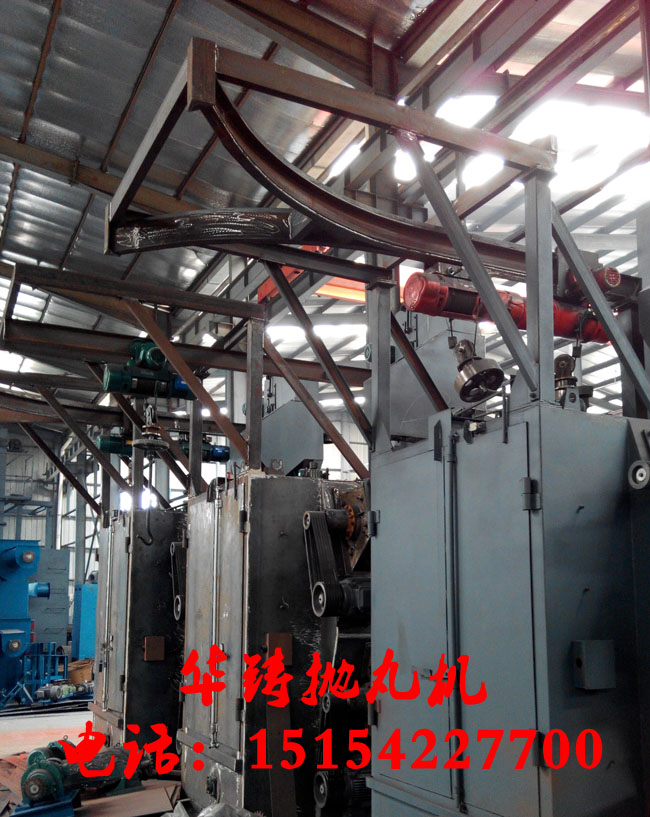

双吊钩式抛丸机
